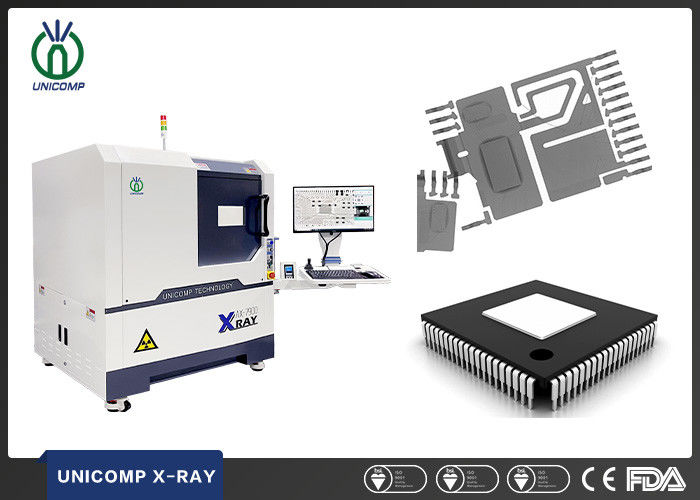

Соответствие CE FDA рентгеновская машина Unicomp AX7900 для EMS SMT PCBA BGA QFN CSP сварка Проверка недействительности
Описание:
Рентгеновская трубка 90 КВ 5 мкм, детектор FPD. Многофункциональная рабочая станция, стандарт многоосевого движения XY с движением наклона ± 60° (по желанию).Движение оси Z для рентгеновской трубы и FPD для увеличения/уменьшения увеличения/FOV. Удобная система позиционирования точки цели. Многофункциональная система обработки изображений DXI с программированием XY для нескольких процедур проверки изображений. Максимальная площадь загрузки 420 мм х 420 мм, максимум.площадь обнаружения 380 x 380 мм, с системой увеличения ~ 300X.
СТРАНИЦЫ:
Рентгеновская трубка 90 кВ 5 мкм, детектор FPD.
Многофункциональная рабочая станция, многоосевое движение X-Y. ±60° движение "арка" ((Возможно).
Управление движением включает в себя: движение стола X/Y плюс движение трубки и детектора оси Z, движение наклона ±60° (по желанию).
Многофункциональная система обработки изображений DXI.
Функция программирования X/Y для нескольких процедур проверки изображений
Максимальная площадь загрузки 420 мм х 420 мм, максимальная площадь обнаружения 380 мм х 380 мм, с увеличением системы ~ 300 раз.
Автоматическое измерение пустоты/области BGA плюс генерация отчетов.
Применение:
LED, SMT, BGA, CSP, проверка флип-чипов.
Полупроводники, упаковочные компоненты, батарейная промышленность.
Электронные компоненты, автозапчасти, фотоэлектрическая промышленность.
Алюминиевые литья, пластиковые формы.
Керамика, другие специальные отрасли
Спецификации:
| Резюме системы |
| Отпечатки |
1200 ((W) × 1200 ((D) × 1500 ((H) мм |
| Машины |
1130 кг |
| Силовое питание |
AC 110/220В, 50/60Гц |
| Размер упаковки фанеры |
1350 ((W) × 1350 ((D) × 1800 ((H) мм |
| Масса упаковки |
1330 кг |
| Потребление энергии |
10,3 кВт |
| Рентгеновская трубка |
| Тип трубы |
Запечатанный |
| Максимальная мощность. |
8W |
| Напряжение |
0 ~ 90 кВ (регулируемый) |
| Размер точки фокусировки |
5 мкм |
| Система визуализации |
| Детектор |
Плоская панель детектора (FPD) |
| Размер пикселя |
85 мкм |
| Эффективная зона обнаружения |
65*65 мм |
| Скорость кадров |
40 кадров в секунду |
| Пиксельная матрица |
768*768 |
| Увеличение системы |
600X |
| Программа |
| Автоизмерение |
BGA Водолазные пустоты Авто-измерение и поддержка данных/графический выход |
| Многочисленные измерительные приборы |
Поддержка измерения расстояния, угла, диаметра, полигона, скорости заполнения PTH и т. д. |
| Режим CNC |
Программируемая инспекция CNC, простая эксплуатация и удобная для пользователя |
| Отображение в реальном времени |
В режиме реального времени отображение рабочих данных напряжения, тока, угла, даты и т. д. |
| Навигация |
Удобная система позиционирования цели |
| Система управления движением |
| Управление движением |
Джойстик, клавиатура и мышь |
| Максимальная площадь погрузки/вес |
520*420 мм / 10 кг |
| Максимальная область инспекции |
460*400 мм |
| Угол наклона |
± 30° |
| Манипулятор |
5-ося с X / Y / Z1 / Z2 / T |
| Промышленный ПК |
| Монитор |
Дисплей 24 ′′ FHD LCD |
| ОС системы |
Windows 10 64 бит |
| Жесткий диск |
1 ТБ |
| ОЗУ |
8 Гб |
| Модель процессора |
Процессор Intel i7 |
| Другие особенности |
| Экономия энергии |
Рентген автоматически выключается, когда он не работает более 5 минут |
| Рентгеновская безопасность |
< 1μSv/h (соответствует всем международным стандартам) |
| Управление органами власти |
Система управления доступом отпечатков пальцев и поддержка пароля доступа. |
| Операция безопасности |
Электромагнитная блокировка, предупреждающий свет и мониторинг утечки радиации в режиме реального времени |
| * Спецификации могут быть изменены без предварительного уведомления. |
