80KV/90KV Электронная рентгеновская машина Точное местоположение лазерного локатора для проверки внутренних дефектов чипа

Выявление качества проволоки AX7900 Электроника Unicomp Рентгеновское оборудование

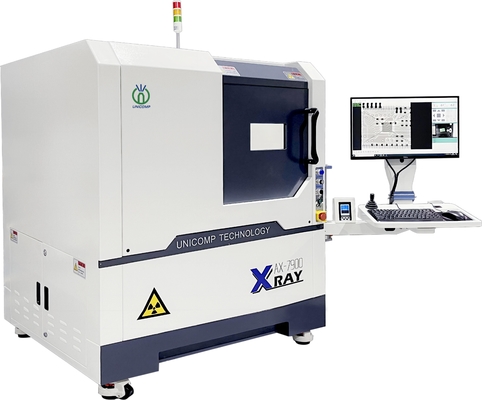

Описание рентгеновской машины IC AX7900:

Рентгеновская трубка 90 КВ 5 мкм, детектор FPD. Многофункциональная рабочая станция, стандарт многоосевого движения XY с движением наклона ± 60° (по желанию).Движение оси Z для рентгеновской трубы и FPD для увеличения/уменьшения увеличения/FOV. Удобная система позиционирования точки цели. Многофункциональная система обработки изображений DXI с программированием XY для нескольких процедур проверки изображений. Максимальная площадь загрузки 420 мм х 420 мм, максимум.площадь обнаружения 380 x 380 мм, с системой увеличения ~ 300X.

Применение рентгеновской машины IC AX7900:

• LED, SMT, BGA, CSP, проверка флип-чипов.
• Полупроводники, упаковочные компоненты, батарейная промышленность.
• Электронные компоненты, автозапчасти, фотоэлектрическая промышленность.
• Алюминиевые литья, пластиковые формы.
• Керамика, другие специальные отрасли

СТРУКТИВНЫЕ СТРУКТИВНЫЕ СТРУКТИВНЫЕ Рентгеновской машины AX7900:

• Рентгеновская трубка 90 кВ 5 мкм, детектор FPD.
• Многофункциональная рабочая станция, многоосевое движение X-Y. ±60° движение "арка" ((Возможно).
• Управление движением включает движение стола X/Y плюс движение трубки и детектора по оси Z, движение наклона ±60° (по желанию).
• Многофункциональная система обработки изображений DXI.
• Функция программирования X/Y для нескольких процедур проверки изображений
• Максимальная площадь загрузки 420 мм х 420 мм, максимальная площадь обнаружения 380 мм х 380 мм, с увеличением системы ~ 300 раз.
• Автоматическое измерение пустоты/области BGA плюс генерация отчетов.

Технические характеристики AX7900

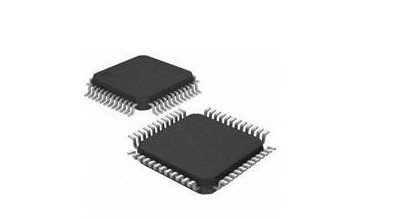

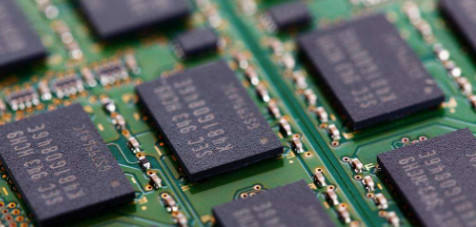

Проверка Изображения рентгеновской машины IC AX7900:
