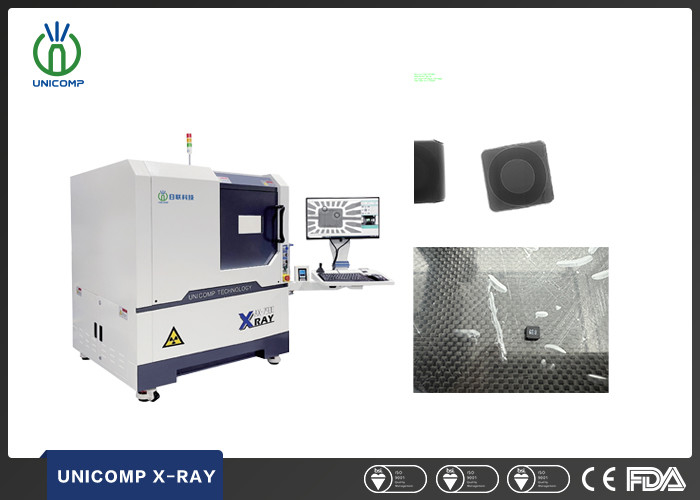

Усовершенствованное оборудование рентгеновского контроля для электронной промышленности с максимальной нагрузкой 1240 кг
Основные свойства
Место происхождения:
КНР
Название бренда:
UNICOMP
Сертификация:
CE, FDA
Номер модели:
AX7900
Торговая недвижимость
Минимальное количество заказа:
1 комплект
Цена:
can negotiate
Условия оплаты:
Т/Т, Л/К
Возможность поставки:
300 комплектов в месяц
Резюме продукта
Оборудование для рентгеновского контроля электроники Описание рентгеновского аппарата IC AX7900: Широко применяется для BGA, CSP, флип-чипов, светодиодов, предохранителей, диодов, печатных плат, полупроводников, аккумуляторной промышленности, мелкого металла.Литье, электронные соединительные модули, ...
Подробная информация о продукте
Выделить:
Усовершенствованное рентгеновское оборудование
,Оборудование для рентгеновской инспекции электроники
,1000 кг оборудования для рентгеновской инспекции
Name:
Машина рентгенодефектоскопического контроля Unicomp
Application:
SMT, EMS, BGA, электроника, CSP, СИД, обломок сальто, полупроводник
Tube Voltage:
90кВ
Industry:
Электронная промышленность
Size:
1215(Д)x1325(Ш)x1700(В)мм
X-Ray Leakage:
< 1uSv="">
Weight:
1240kg
Power Consumption:
0,8 кВт
Описание продукта
Оборудование для рентгеновского контроля электроники
Описание рентгеновского аппарата IC AX7900:
Широко применяется для BGA, CSP, флип-чипов, светодиодов, предохранителей, диодов, печатных плат, полупроводников, аккумуляторной промышленности, мелкого металла.
Литье, электронные соединительные модули, кабели, аэрокосмические компоненты, фотоэлектрическая промышленность и т. д.
ПРИМЕНЕНИЕ рентгеновского аппарата IC AX7900:
-
Большой инспекционный стол, лазерная точка для точного определения местоположения
-
Точный контроль, программирование ЧПУ, автоматическое позиционирование
- ПФД Наклон ±25°
- Безопасная электромагнитная блокировка
-
Система управления доступом по отпечаткам пальцев
-
Мониторинг радиации в реальном времени
ОСОБЕННОСТИ рентгеновского аппарата IC AX7900:
- Рентгеновская трубка 90 кВ 5 мкм, детектор FPD.
- Многофункциональная рабочая станция, многоосное перемещение XY. Движение по дуге ±60° (опция).
- Элементы управления движением включают перемещение стола по осям X/Y, перемещение трубки и детектора по оси Z, наклон ±60° (опция).
- Многофункциональная система обработки изображений DXI.
- Функция программирования X/Y для нескольких процедур проверки изображений
- Макс. погрузочная площадка 600 мм х 520 мм, макс. зона обнаружения 505 x 440 мм, геометрическое увеличение ~52X.
- Автоматическое измерение пустот/площадей BGA и создание отчетов.
Технические характеристики AX7900
| Элемент | Определение | Характеристики |
| Параметры системы | Размер | 1215(Д)x1325(Ш)x1700(В)мм |
| Масса | 1240 кг | |
| Власть |
220 В переменного тока, 50/60 Гц
|
|
| Потребляемая мощность | 0,8 кВт | |
| Рентгеновская трубка | Тип |
Запечатанный
|
| Макс. напряжение |
90кВ
|
|
| Макс.Мощность |
8 Вт
|
|
| Размер пятна | 84 мкм | |
| Рентгеновская система | усилитель | FPD (плоский детектор) |
| Монитор | 24-дюймовый ЖК-дисплей | |
| Геометрическое увеличение | 52X | |
| Область обнаружения | Максимальный размер загрузки | 600 мм х 520 мм |
| Макс.Область осмотра | 505 мм х 440 мм | |
| Утечка рентгеновских лучей | <1 мкЗв/ч | |
Инспекционные изображения рентгеновского аппарата IC AX7900:
