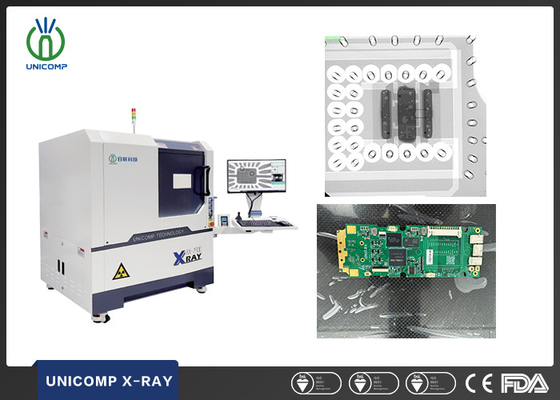

Оборудование для рентгеновского контроля печатных плат с потребляемой мощностью 0,8 кВт, 1215 Д x 1 325 Ш x 1 700 В мм
Основные свойства
Место происхождения:
КНР
Название бренда:
UNICOMP
Сертификация:
CE, FDA
Номер модели:
AX7900
Торговая недвижимость
Минимальное количество заказа:
1 комплект
Цена:
can negotiate
Условия оплаты:
Т/Т, Л/К
Возможность поставки:
300 комплектов в месяц
Резюме продукта
Рентгеновское инспекционное оборудование для электроники Описание рентгеновской установки AX7900 для ИС: Широко используется в различных областях, включая BGA, CSP, Flip Chip, светодиоды, предохранители, диоды, печатные платы, полупроводники, производство аккумуляторов, литье мелких металлов, электр...
Подробная информация о продукте
Выделить:
1.0KW Рентгеновское оборудование для инспекции
,Оборудование для рентгеновской инспекции ПКБ
,Оборудование для рентгеновского контроля печатных плат
Name:
Машина рентгенодефектоскопического контроля Unicomp
Industry:
Электронная промышленность
Size:
1215(Д)x1325(Ш)x1700(В)мм
X-Ray Leakage:
< 1uSv="">
Weight:
1240kg
Power Consumption:
0,8 кВт
Описание продукта
Рентгеновское инспекционное оборудование для электроники
Описание рентгеновской установки AX7900 для ИС:
Широко используется в различных областях, включая BGA, CSP, Flip Chip, светодиоды, предохранители, диоды, печатные платы, полупроводники, производство аккумуляторов, литье мелких металлов, электронные разъемы, кабели, аэрокосмические компоненты, фотоэлектрическую промышленность и другие.
ПРИМЕНЕНИЕ рентгеновской установки AX7900 для ИС:
- Инспекционный стол больших размеров, лазерное наведение для точного позиционирования
- Точные возможности управления, ЧПУ-программирование, автоматическая регулировка положения
- Наклон FPD регулируется в пределах ±25°
- Система безопасной электромагнитной блокировки
- Система контроля доступа по отпечатку пальца
- Мониторинг уровня радиации в реальном времени
ХАРАКТЕРИСТИКИ рентгеновской установки AX7900 для ИС:
- Рентгеновская трубка 90 кВ 5 мкм, детектор FPD.
- Многофункциональная рабочая станция, многоосевое движение по X-Y. Движение по дуге ±60° (опция).
- Управление движением включает движение стола X/Y плюс движение трубки и детектора по оси Z, наклон ±60° (опция).
- Многофункциональная система обработки изображений DXI.
- Функция программирования X/Y для рутинных проверок нескольких изображений
- Макс. площадь загрузки 600 мм x 520 мм, макс. площадь обнаружения 505 x 440 мм, с геометрическим увеличением ~52X.
- Автоматическое измерение пустот/площадей BGA плюс генерация отчетов.
Технические характеристики AX7900
| Пункт | Определение | Спецификации |
| Параметры системы | Размер | 1215(Д)x1325(Ш)x1700(В)мм |
| Вес | 1240 кг | |
| Питание |
Переменный ток 220 В, 50/60 Гц
|
|
| Потребляемая мощность | 0,8 кВт | |
| Рентгеновская трубка | Тип |
Герметичная
|
| Макс. напряжение |
90 кВ
|
|
| Макс. мощность |
8 Вт
|
|
| Размер пятна | 84 мкм | |
| Рентгеновская система | Усилитель | FPD (плоскопанельный детектор) |
| Монитор | 24-дюймовый ЖК-дисплей | |
| Геометрическое увеличение | ||
| Область обнаружения | Макс. размер загрузки | 600 мм x 520 мм |
| Макс. площадь инспекции | 505 мм x 440 мм | |
| Утечка рентгеновского излучения | <1 мкЗв/ч | |
Инспекционные изображения рентгеновской установки AX7900 для ИС:
