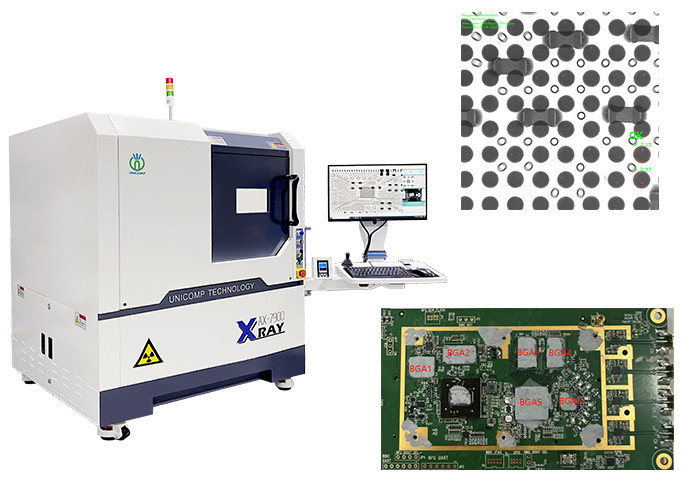

Высокий передвижной рентгеновский аппарат Unicomp AX7900 проникания для осмотра платы с печатным монтажом
Основные свойства
Место происхождения:
КИТАЙ
Название бренда:
UNICOMP
Сертификация:
CE, FDA
Номер модели:
AX7900
Торговая недвижимость
Минимальное количество заказа:
1set
Цена:
can negotiate
Условия оплаты:
Т/Т, Л/К
Возможность поставки:
300 наборов в месяц
Резюме продукта
Рентгеновский аппарат для ПКБА Unicomp AX7900 с FPD высокого разрешения для инспекции BGA-пустот, IC-кристаллов и выводов Описание рентгеновского аппарата для IC AX7900: Рентгеновская трубка 90 кВ 5 мкм, детектор FPD. Многофункциональная рабочая станция, стандартное движение по осям XY с наклоном ...
Подробная информация о продукте
Выделить:
Высокий передвижной рентгеновский аппарат Unicomp проникания
,Передвижной рентгеновский аппарат Unicomp ОСИ 7900
,Машина Unicomp рентгеновского снимка электронной промышленности
Name:
Машина рентгенодефектоскопического контроля Unicomp
Application:
SMT, EMS, BGA, электроника, CSP, СИД, обломок сальто, полупроводник
Tube Voltage:
80KV/90KV
Industry:
Электронная промышленность
Size:
1100 (l) x1100 (w) x1500 (h) mm
X-Ray Leakage:
< 1uSv="">
Weight:
1000 кг
Power Consumption:
0,8 кВт
Описание продукта
Рентгеновский аппарат для ПКБА Unicomp AX7900 с FPD высокого разрешения для инспекции BGA-пустот, IC-кристаллов и выводов
Описание рентгеновского аппарата для IC AX7900:
Рентгеновская трубка 90 кВ 5 мкм, детектор FPD. Многофункциональная рабочая станция, стандартное движение по осям XY с наклоном ±60° (опция). Движение по оси Z для рентгеновской трубки и FPD для увеличения/уменьшения увеличения/поля зрения. Удобная система позиционирования целевой точки. Многофункциональная система обработки изображений DXI с программированием XY для различных процедур инспекции изображений. Макс. площадь загрузки 420 мм x 420 мм, макс. площадь обнаружения 380 x 380 мм, с системным увеличением ~300X.
ПРИМЕНЕНИЕ рентгеновского аппарата для IC AX7900:
- Инспекция светодиодов, SMT, BGA, CSP, Flip Chip.
- Полупроводниковая промышленность, упаковочные компоненты, аккумуляторная промышленность.
- Электронные компоненты, автозапчасти, фотоэлектрическая промышленность.
- Литье алюминия под давлением, формование пластика.
- Керамика, другие специальные отрасли
ОСОБЕННОСТИ рентгеновского аппарата для IC AX7900:
- Рентгеновская трубка 90 кВ 5 мкм, детектор FPD.
- Многофункциональная рабочая станция, многоосевое движение XY. Движение по дуге ±60° (опция).
- Управление движением включает: движение стола X/Y плюс движение трубки и детектора по оси Z, наклон ±60° (опция).
- Многофункциональная система обработки изображений DXI.
- Функция программирования X/Y для различных процедур инспекции изображений
- Макс. площадь загрузки 420 мм x 420 мм, макс. площадь обнаружения 380 x 380 мм, с системным увеличением ~300X.
- Автоматическое измерение пустот/площади BGA плюс генерация отчетов.
Технические характеристики
| Пункт | Определение | Спецификации |
| Параметры системы | Размер | 1100(Д)x1100(Ш)x1500(В)мм |
| Вес | 1000 кг | |
| Питание | 220AC/50Hz | |
| Потребляемая мощность | 0,8 кВт | |
| Рентгеновская трубка | Тип | Закрытый |
| Макс. напряжение | 80 кВ/90 кВ | |
| Макс. мощность | 12 Вт/8 Вт | |
| Размер пятна | 5 мкм/15 мкм | |
| Рентгеновская система | Усилитель | FPD |
| Монитор | 22-дюймовый ЖК-дисплей | |
| Системное увеличение | 160X/360X | |
| Область обнаружения | Макс. размер загрузки | 440 мм x 400 мм |
| Макс. площадь инспекции | 420 мм x 380 мм | |
| Утечка рентгеновского излучения | <1 мкЗв/ч | |
Изображения инспекции рентгеновского аппарата для IC AX7900:
