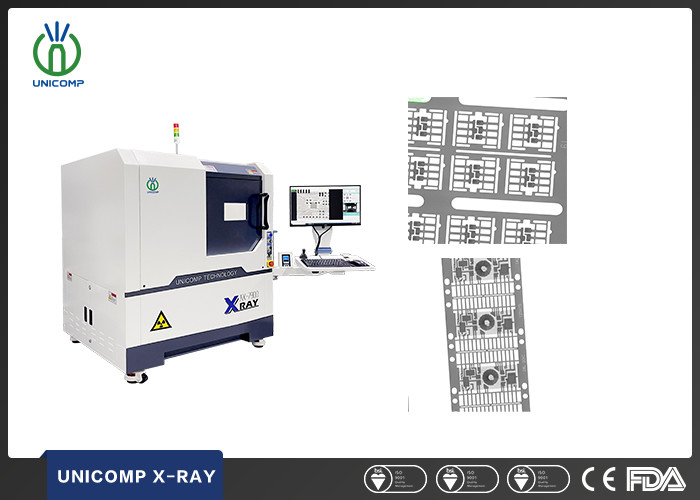

Электронная рентгеновская машина точного управления программирование с помощью ЧПУ для обнаружения дефектов чипсетов
Основные свойства
Место происхождения:
Китай
Название бренда:
UNICOMP
Сертификация:
CE, FDA
Номер модели:
AX7900
Торговая недвижимость
Минимальное количество заказа:
1SET
Цена:
can negotiate
Условия оплаты:
Т/Т, Л/К
Возможность поставки:
300 комплектов в месяц
Резюме продукта
Детектирование качества жгутов проводов AX7900 Электроника Unicomp Рентгеновское оборудование Описание рентгеновского аппарата для ИС AX7900: Рентгеновская трубка 90 кВ 5 мкм, детектор FPD. Многофункциональная рабочая станция, стандартное многоосевое перемещение XY с наклоном ±60° (опция). Перемещен...
Подробная информация о продукте
Выделить:
Электроника точного управления рентгеновской машиной
,Машина для программирования электронной электроники с рентгеновским излучением
,Электронная рентгеновская машина для чипсетов
Name:
Оборудование для рентгеновской инспекции Unicomp
Application:
SMT, EMS, BGA, электроника, CSP, СИД, обломок сальто, полупроводник
Tube Voltage:
80KV/90KV
Industry:
Электронная промышленность
Size:
1215(Д)x1325(Ш)x1700(В)мм
X-Ray Leakage:
< 1uSv="">
Weight:
1240kg
Power Consumption:
0,8 кВт
Описание продукта
Детектирование качества жгутов проводов AX7900 Электроника Unicomp Рентгеновское оборудование

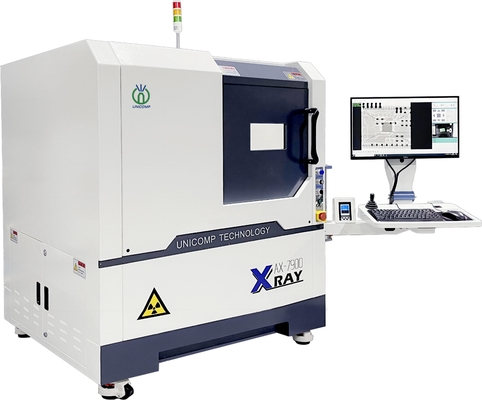

Описание рентгеновского аппарата для ИС AX7900:
Рентгеновская трубка 90 кВ 5 мкм, детектор FPD. Многофункциональная рабочая станция, стандартное многоосевое перемещение XY с наклоном ±60° (опция). Перемещение по оси Z для рентгеновской трубки и FPD для увеличения/уменьшения увеличения/поля обзора. Удобная система позиционирования целевой точки. Многофункциональная система обработки изображений DXI с программированием XY для различных процедур инспекции изображений. Макс. площадь загрузки 600x520 мм, макс. площадь обнаружения 505x440 мм, с геометрическим увеличением ~52X.
ПРИМЕНЕНИЕ рентгеновского аппарата для ИС AX7900:
- Инспекция светодиодов, SMT, BGA, CSP, Flip Chip.
- Полупроводниковая промышленность, компоненты упаковки, производство аккумуляторов.
- Электронные компоненты, автозапчасти, фотоэлектрическая промышленность.
- Литье под давлением алюминия, формование пластика.
- Керамика, другие специальные отрасли
ОСОБЕННОСТИ рентгеновского аппарата для ИС AX7900:
- Рентгеновская трубка 90 кВ 5 мкм, детектор FPD.
- Многофункциональная рабочая станция, многоосевое перемещение X-Y. «Дуговое» перемещение ±60° (опция).
- Управление движением включает перемещение стола X/Y плюс перемещение трубки и детектора по оси Z, наклон ±60° (опция).
- Многофункциональная система обработки изображений DXI.
- Функция программирования X/Y для различных процедур инспекции изображений
- Макс. площадь загрузки 600x520 мм, макс. площадь обнаружения 505x440 мм, с геометрическим увеличением ~52X.
- Автоматическое измерение пустот/площадей BGA плюс генерация отчетов.
Технические характеристики AX7900
| Пункт | Определение | Спецификации |
| Параметры системы | Размер | 1215(Д)x1325(Ш)x1700(В)мм |
| Вес | 1240 кг | |
| Питание | 220В переменного тока/50 Гц | |
| Потребляемая мощность | 0,8 кВт | |
| Рентгеновская трубка | Тип | Закрытый |
| Макс. напряжение | 90 кВ | |
| Макс. мощность | 8 Вт | |
| Размер пятна | 5 мкм | |
| Рентгеновская система | Усилитель | FPD |
| Монитор | 24-дюймовый ЖК-дисплей | |
| Геометрическое увеличение | 52X | |
| Область обнаружения | Макс. размер загрузки | 600 мм x 520 мм |
| Макс. площадь инспекции | 505 мм x 440 мм | |
| Рентгеновское излучение | <1 мкЗв/ч | |

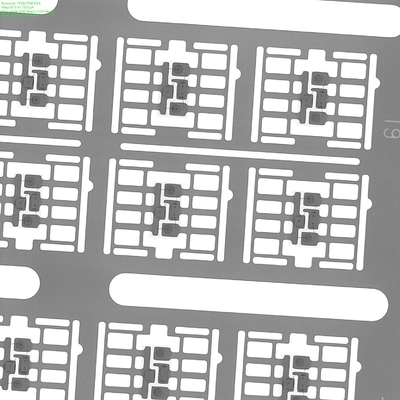

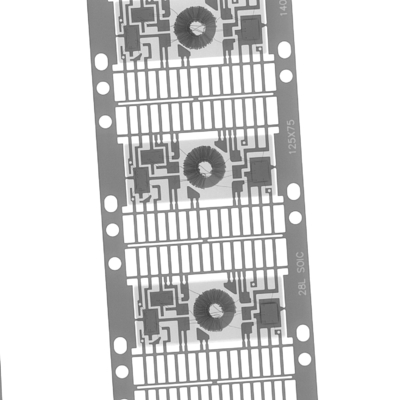

Изображения инспекции рентгеновского аппарата для ИС AX7900:
